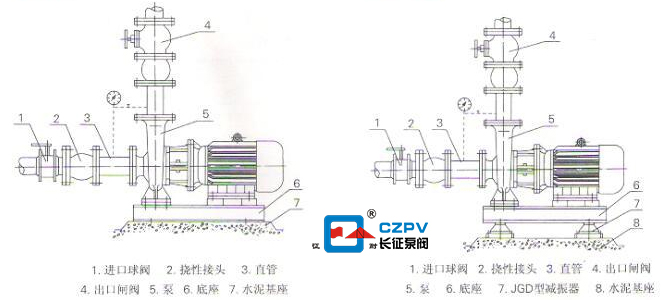

熱水循環泵的安裝圖:
1、檢查是否有回水管
我們應該先確定家里的回水管是否有問題，在熱水循環泵施工過程中，如果沒有循環泵的安裝示例圖，對于不熟悉熱水循環系統的安裝師傅來說難度較大。家用熱水器有回水管的話旁邊應該有四根水管，即回水管，燃氣管，熱水管很熱冷水管，無回水管道的話，則只有三種管道，即燃氣管、冷水管和熱水管。因此，要確定是否有回流管，只需要查看您自己的熱水器下的水管數量即可。
對于沒有回水管的熱水循環系統，只需將熱水循環泵安裝在熱水器下面的冷水管上，然后上下連接即可，熱水器端安裝完畢。同時在生活用水的遠水點用單向閥連接熱水管和冷水管（注意：單向閥的流向需要從熱水管到冷水管）。
