中開泵也被稱為單級雙吸水平中開蝸殼式循環水泵離心泵，下面由水泵廠家來帶您看下中開離心泵的結構圖。

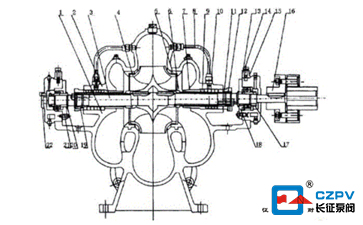

中開泵的結構圖
中開蝸殼式離心泵的吸入口和排出口都在泵軸中心線的下方，檢修時，需要將泵蓋揭開，就能將全部零件拆卸下來進行維修，安裝也非常方便。
中開泵有多個零部件構成，分別是：1.泵體2.泵蓋 3.泵軸 4.葉輪 5.雙吸密封環 6.軸套 7.填料套 8.水封管 9.填料 10.填料環 11.填料壓蓋 12.軸套螺母（右）13.軸承體 14.固定螺栓 15.軸承體壓蓋 16.聯軸器部件 17.圓螺母 18.軸承蓋（甲）19.軸套螺母（左）20.軸承擋圈 21.軸承蓋（乙）22.端蓋
其中主要的零部件有泵體，泵蓋，軸，葉輪，密封環，軸套，軸承等構成。
中開泵的結構特點
1.流量大，高效率：雙吸葉輪結構，具有流量大和效率高的特點。
2.軸套：軸套是易損部件，它可以保護軸，增加中開泵的使用壽命。
3.密封環：密封環是易損部件，提高中開泵的效率，延長該泵的使用壽命。
4.密封系統：有機械密封和填料密封兩種，可以根據用戶需求來進行選擇。
5.軸承：采用獨特的軸承體進行設計，使軸承可以采用油脂和稀油潤滑，軸承的使用壽命在10萬小時以上，可以使用雙列推力軸承和密封軸承。
