雙吸泵又被稱為雙吸中開泵，主要用于輸送大流量的介質，單級雙吸離心泵的原理是，葉輪安裝在泵殼內，并且緊固在泵軸上，泵軸由電機直接帶動。泵殼中心有液體吸入和吸入管連接。液體經過底閥和吸入管進入泵內。泵殼上的液體排出口與排出管連接。當臥式單級雙吸離心泵泵殼上的液體排出口與排出管連接。當單級雙吸臥式離心泵轉速一定時，揚程、流量和葉輪直徑相關。雙吸泵葉輪旋轉方向示意圖如下。

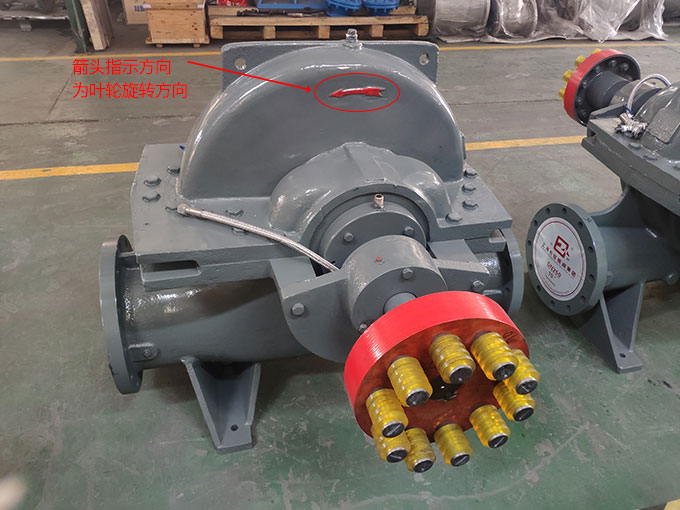

雙吸泵葉輪旋轉方向如圖所示，箭頭標識方向?yàn)殡p吸離心泵葉輪旋轉方向。雙吸式離心泵的吸入口與吐出口都在水泵軸心線下方，水平方向與軸線成垂直位置，檢修時，無需拆卸進水和排出管路以及電機。從聯軸器向離心式雙吸泵的方向看去，雙吸式離心泵為順時針旋轉方向。也可以根據客戶需要改為逆時針旋轉方向。S/SH型單級雙吸離心泵的主要零部件有泵體、泵蓋、葉輪、泵軸、雙吸密封環、軸套、軸承、O型圈、軸套螺母、圓螺母、沖洗管路、機封部件、軸承防護罩、軸承體壓蓋等組成。
雙吸泵葉輪旋轉方向如上圖所示。以上由節能水泵公司總結。
