從G型單螺桿泵結構圖中可以明確的看出單螺桿泵是由很多零部件構成的，G型螺桿泵是由1.出料體2.拉桿3.定子4.螺桿軸5.萬向節或者銷接6.進料體7.連接軸8.填料座9.填料壓蓋10.軸承座11.軸承12.傳動軸13.軸承蓋14.聯軸器15.底盤16.電機等零部件組成。G型單螺桿泵的型號不同，型號意義也不相同。

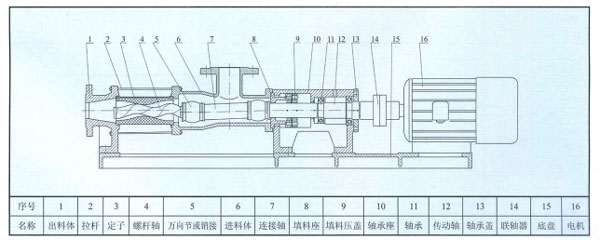

G型單螺桿泵結構圖
螺桿泵是一種基于阿基米德螺旋泵衍生的容積泵產品，G型單螺桿泵是依靠螺桿軸和橡膠套相互嚙合，在動力端利用萬向節驅動轉子繞定子中心運動時，轉子和定子會連續地嚙合形成真空腔，真空腔會作勻速地軸向運動，將泵送介質從入口輸送到出口，吸入真空腔中的介質流到定子而不被攪動與破壞。G系列單螺桿泵的主要零部件有定子、轉子、萬向節、電機、排出體和吸入室等。
定子
G系列螺桿泵是單螺桿泵中比較容易損壞的零部件，在設計制造過程中需要考慮定子齒形曲線的準確程度與材質選取的是否正確，這就決定了定子的使用年限的長短。
轉子
轉子是鋼制桿件，通常外涂抹耐磨耐腐蝕的合金材料。它的作用是傳遞動力并且和定子形成密封腔。
萬向節
萬向節是有橡膠制成的，兩片萬向節之間是由中間軸來進行連接，上面就是吸入室，在傳輸介質留在腔體中時，萬向節由于受力不均出現位移，介質會出現空隙留在定子和轉子腔中。
電機
通電后電機轉動并且利用轉動軸把力傳送到前端，確保定子和轉子進行往復式的規律運動，進而完成傳輸?shù)倪^程。
排出體和吸入室
排出體和吸入室一般是預留不同直徑的法蘭來供安裝時和管路進行連接。
G型單螺桿泵型號意義
G35-1
G-型（系列）單螺桿泵
35-螺桿名義直徑
1-表示一級泵 2-表示二級泵
G型單螺桿泵結構圖和型號意義由水泵廠家總結。
