單級雙吸式離心泵的結構和工作原理是什么樣的？那么下面上海長征泵閥給大家介紹一下，單級雙吸離心泵相關的一些內容:

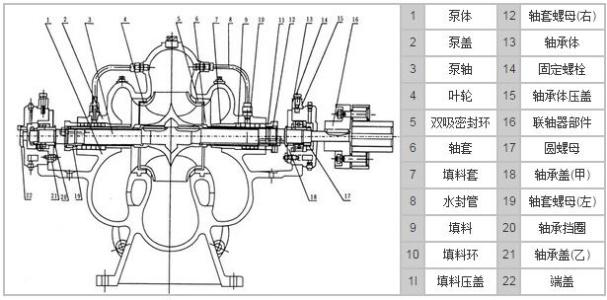

一、單級雙吸離心泵的結構：

相關的零部件：軸、葉輪、卡環、密封環、機械密封軸套、密封體、機械密封、密封壓蓋、擋水圈、軸套、軸承體、軸承擋圈、止退墊圈、泵蓋、楗、銷子、軸承油封等部件。

同時還涉及到撓性聯軸器和電機等。如下圖所示：

二、單級雙吸離心泵工作原理：

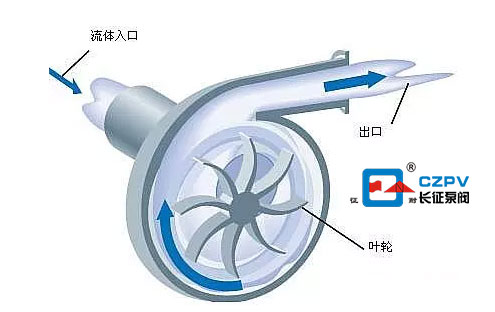

簡單來說：入口液體同時進入葉輪中心區域，高速旋轉的葉輪在離心力的作用將液體甩出，葉輪中心就形成低壓區，入口液體在大氣壓作用下，源源不斷的流向低壓區，即進入葉輪中心后又被甩出的循環過程。工作原理如下圖所示：
