臥式離心泵的施工安裝方法

2020/7/18 10:29:43

在安裝臥式離心泵之前，應進行以下重新檢查；地基的大小，位置和標高應符合設計要求；設備不應缺少零件，損壞或腐蝕等，并且噴嘴保護和阻塞蓋應完好無損；曲柄應靈活自由堵塞，卡死現象，無異常聲音。

出廠前已組裝并調試過的零件不應隨意拆卸。

保證離心泵的安裝位置水平。

臥式離心泵的地基高度應高于地面，以方便泵的安裝，且高度應不小于0.1m。將臥式離心泵運送到指定位置后，將設備吊起并安裝，將其準確地定位在已完成的設備基礎上，然后用螺母套上地腳螺栓，將墊片放在底座下，并用水平尺，首先將地腳螺栓調平?；炷恋谷肜锩?。

凝土過期后，將其調平并擰緊地腳螺栓蓋。每組角鐵均通過點焊固定，地基表面粗糙，用水沖洗并用水泥砂漿抹平。

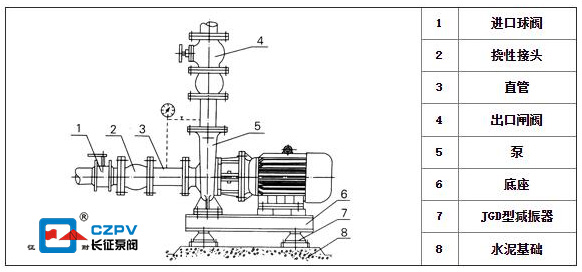

臥式離心泵的安裝圖

管道安裝應滿足以下要求：

1.應清潔管道的內部和末端，不得損壞密封表面和螺紋，法蘭端面或互連的螺紋軸線應平行且居中，不得強行連接。管道的重量不應增加泵的重量，而應有其自身的支撐。

2.管道連接到泵后，不得對其進行焊接和氣割。如果需要焊接或氣割，則應拆除管道或采取必要措施以防止焊渣進入泵并損壞泵部件。

安裝完成后，轉動泵軸和葉輪時應該沒有摩擦或卡住。否則，應拆卸泵以檢查原因。

3.應根據設備數據和設計圖紙重新檢查管道的配置。

4.每個臥式離心泵的出水管上應安裝閥門，止回閥和壓力表；當泵直接從室外供水網絡中抽水時，應在吸水管上安裝閥門，止回閥和壓力表，并應將泵旁通。設置一個裝有閥的旁通管。

臥式離心泵的隔振與降噪：在水泵的進出水管上應安裝撓性橡膠接頭或波紋管金屬接頭。管道支架應采用彈性吊架和彈性支架。為了產生良好的隔振效果，必須設置基礎隔振，管道隔振和支座隔振。必須根據計算結果和安裝選擇防震墊（減震器）的面積，層數，數量，型號以及撓性接頭的型號和數量。減震器的參數，例如型號，定位尺寸和選件數量，與泵的穩定性和阻尼效果直接相關。該參數的確定必須由專業技術人員的準確計算來確認。

應采取措施防止固體聲在泵壓過墻壁和地板的地方傳播。

臥式離心泵調試要點

在確保電氣控制的安全性，靈敏度和可靠性的前提下，對泵進行了單機測試。

關閉臥式離心泵出口管上的閥，然后在泵開始運行時逐漸將其打開，并檢查是否異常，電動機的溫度升高，臥式離心泵的運行情況，壓力表的值以及密封性接口的要求。

以上是上海長征泵閥對臥式離心泵的施工安裝方法進行的簡要總結。
